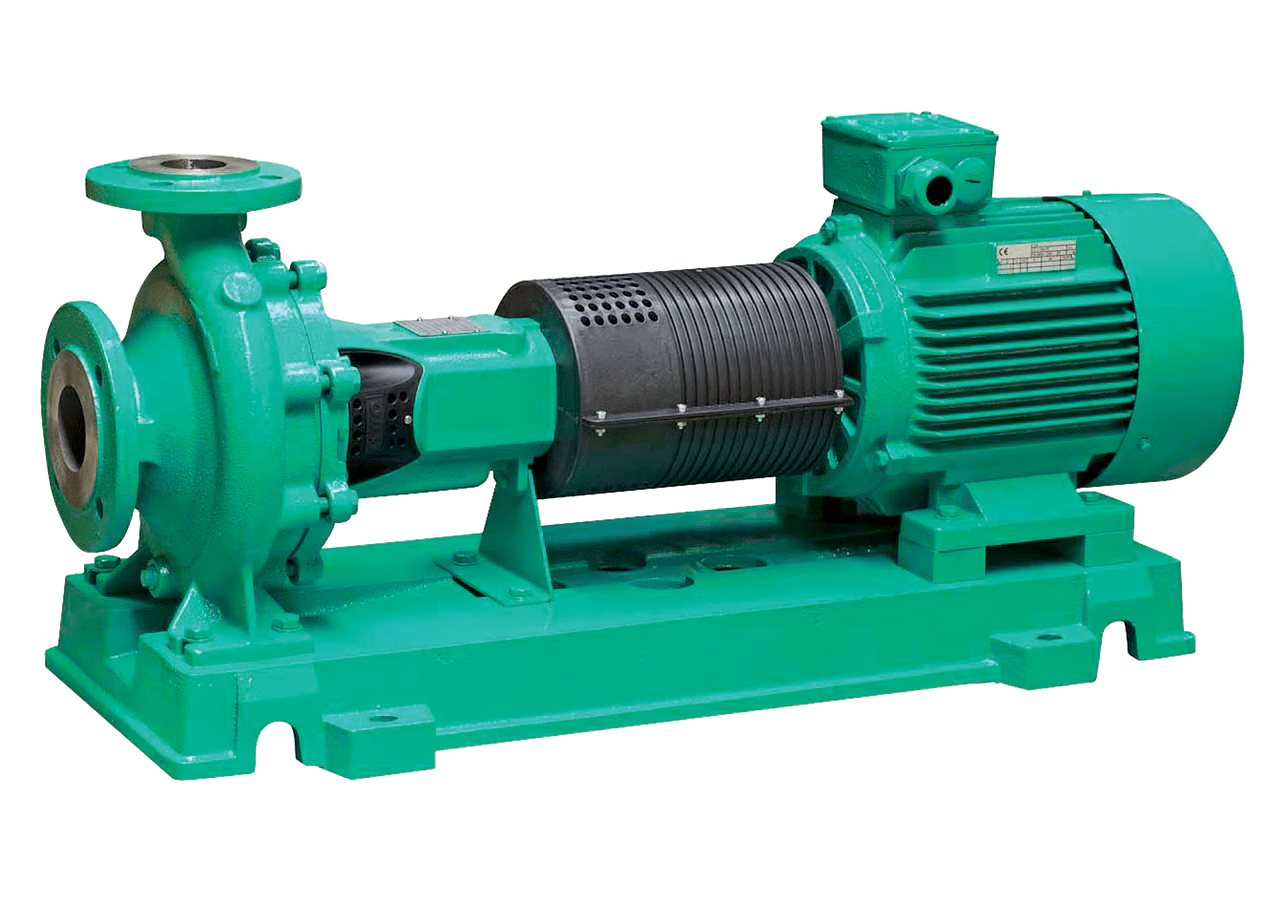

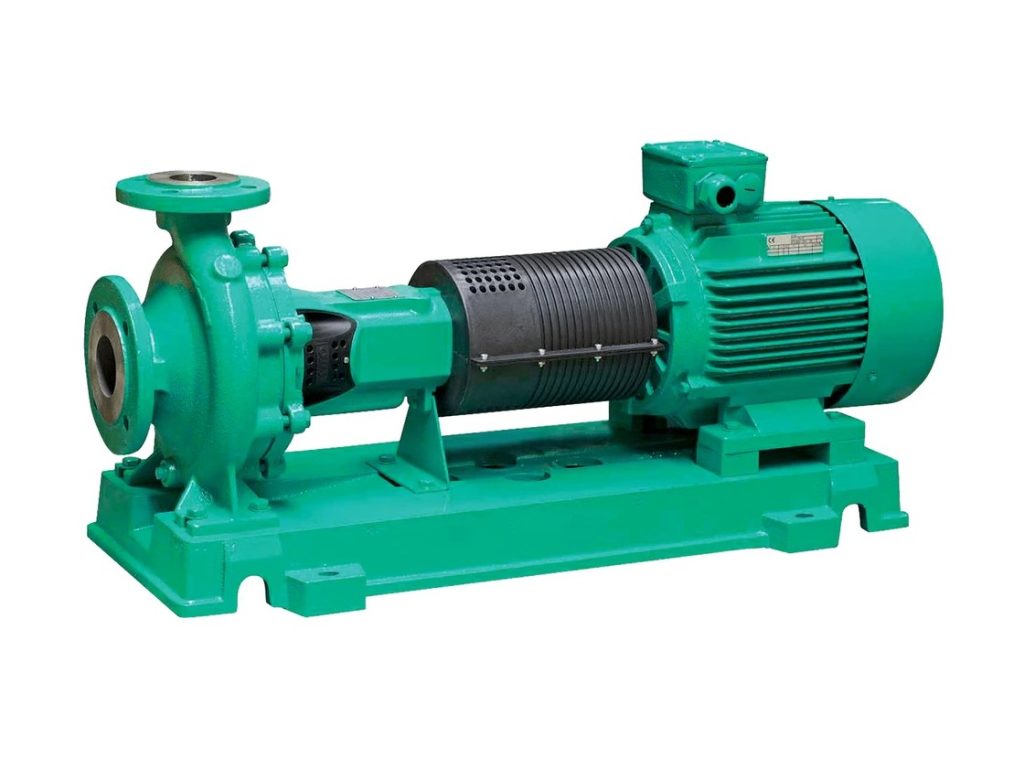

Wilo-CronoNorm-NL ปั๊มหอยโข่งบนฐานพร้อมมอเตอร์สีเขียว

WILO / INDUSTRIAL PUMPS

End Suction Centrifugal Pump

ปั๊มหอยโข่งชนิด End Suction

สำหรับสูบส่งน้ำร้อนและน้ำเย็นในระบบทำความร้อน ระบบปรับอากาศ งานระบบอาคาร และกระบวนการผลิตในภาคอุตสาหกรรม

แบรนด์wilo

รุ่น / รหัสAtmos GIGA-N · Atmos GIGA-NX · MISO · PISO · FD

PRODUCT TYPE

ปั๊มระบบจ่ายน้ำ

MODEL / CODE

Atmos GIGA-N · Atmos GIGA-NX · MISO · PISO · FD

MAIN APPLICATION

HVAC · Building · Industry

01PRODUCT OVERVIEW & HIGHLIGHTS

ภาพรวมและจุดเด่น

ปั๊มหอยโข่ง Wilo ชนิด End Suction สำหรับงานสูบส่งและหมุนเวียนน้ำในระบบอาคาร อุตสาหกรรมทั่วไป โรงไฟฟ้า และกระบวนการผลิตทางเคมี การเลือกซีรีส์และรุ่นควรพิจารณาอัตราการไหล ระยะส่ง ชนิดของเหลว และอุณหภูมิใช้งาน รวมถึงความเหมาะสมของวัสดุปั๊มและซีล

หลักเกณฑ์การเลือกใช้งาน

01 · อัตราการไหลและระยะส่งที่ต้องการ

พิจารณาอัตราการไหล (Q) และระยะส่ง (H) ณ จุดทำงานของระบบ

02 · ชนิดของเหลวและอุณหภูมิ

พิจารณาความเหมาะสมของวัสดุปั๊มและซีลกับชนิดและอุณหภูมิของของเหลว

03 · ระบบไฟฟ้าและการติดตั้ง

ตรวจสอบแรงดันไฟฟ้า ความถี่ และขนาดจุดเชื่อมต่อให้สอดคล้องกับระบบติดตั้ง

02PRODUCT INFORMATION & SPECIFICATIONS

ข้อมูลและรายละเอียดทางเทคนิค

อุณหภูมิของเหลว (Fluid temperature)	−20 ถึง +140 °C ซีรีส์ Atmos GIGA-N / GIGA-NX ขึ้นอยู่กับรุ่น
แหล่งจ่ายไฟฟ้า (Mains connection)	3~400 V, 50 Hz ระบบไฟฟ้า 3 เฟส ขึ้นอยู่กับซีรีส์และมอเตอร์
ขนาดเส้นผ่านศูนย์กลางระบุ (Nominal diameter)	DN 150–500 ซีรีส์ FD* ขึ้นอยู่กับรุ่น
ความดันใช้งานสูงสุด (Operating pressure)	16 / 25 bar ซีรีส์ Atmos GIGA-NX ขึ้นอยู่กับรุ่นและลักษณะการใช้งาน
อัตราการไหลสูงสุด (Volume flow · Q max)	2,800 m³/h ซีรีส์ FD*
ระยะส่งสูงสุด (Delivery head · H max)	140 m ซีรีส์ FD*

คุณสมบัติทางเทคนิคตามซีรีส์ผลิตภัณฑ์
หมายเหตุ: ค่าทางเทคนิคข้างต้นอ้างอิงตามซีรีส์ที่ระบุ คุณสมบัติและขอบเขตการใช้งานแตกต่างกันตามรุ่น วัสดุ และสภาวะการใช้งาน โปรดตรวจสอบข้อมูลเฉพาะรุ่นและกราฟสมรรถนะประกอบการเลือกปั๊ม * ข้อมูลซีรีส์ FD อ้างอิงแค็ตตาล็อก Wilo Water Management Overview โดยให้ยึดข้อมูลเฉพาะรุ่นที่ผู้ผลิตยืนยันเป็นหลัก

เอกสารอ้างอิงจากผู้ผลิต: GIGA-N GIGA-NX FD / Water Management Overview

03APPLICATIONS & SELECTION GUIDE

การใช้งานและแนวทางการเลือก

ข้อมูลการเลือก การติดตั้ง และข้อควรระวังสำหรับสินค้ารุ่นนี้

รองรับงานสูบส่งของเหลวในระบบอาคารและภาคอุตสาหกรรม โดยเลือกซีรีส์ รุ่น วัสดุ และซีลให้เหมาะสมกับลักษณะงาน

ระบบปรับอากาศและงานระบบอาคารHVAC & BUILDING SERVICES

สำหรับสูบส่งและหมุนเวียนน้ำร้อนและน้ำเย็นในระบบทำความร้อน ระบบปรับอากาศ ระบบทำความเย็น และงานระบบอาคาร

งานอุตสาหกรรมและโรงไฟฟ้าGENERAL INDUSTRY & POWER STATIONS

สำหรับสูบส่งและหมุนเวียนน้ำในอุตสาหกรรมทั่วไปและระบบน้ำของโรงไฟฟ้า โดยพิจารณาอัตราการไหล ระยะส่ง และสภาวะการใช้งานของระบบประกอบการเลือกรุ่น

อุตสาหกรรมเคมีและกระบวนการผลิตCHEMICAL & PROCESS APPLICATIONS

สำหรับงานสูบส่งของเหลวในอุตสาหกรรมเคมีและกระบวนการผลิต โดยต้องตรวจสอบความเข้ากันได้ของวัสดุเรือนปั๊ม ใบพัด และซีลกับชนิด ความเข้มข้น และอุณหภูมิของของเหลวก่อนเลือกใช้งาน

04PRODUCT DOCUMENTS & DOWNLOADS

เอกสารผลิตภัณฑ์

แค็ตตาล็อกผลิตภัณฑ์ Wilo สำหรับระบบจัดการน้ำ

Wilo Water Management Overview · เอกสารภาพรวมผลิตภัณฑ์

ดูเอกสาร PDF

05RELATED PRODUCTS

ต้องการตรวจสอบว่าสินค้านี้เหมาะกับการใช้งานของคุณหรือไม่?

ส่งรายละเอียดหน้างาน รุ่นเดิม หรือแบบชิ้นงาน ให้ทีมงานช่วยตรวจสอบ
