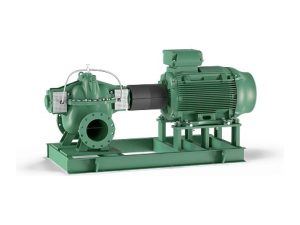

Wilo-TERA-SCH — ปั๊มหอยโข่งแบบแยกเรือนตามแนวแกน

WILO / INDUSTRIAL PUMPS

SCP / TERA SCH

ปั๊มหอยโข่งแบบแยกเรือนตามแนวแกน

สำหรับการสูบน้ำดิบ การส่งน้ำและเพิ่มแรงดันในระบบประปา รวมถึงน้ำกระบวนการ น้ำหล่อเย็น น้ำร้อน น้ำผสมไกลคอล และงานชลประทาน โดยเลือกรุ่นให้สอดคล้องกับเงื่อนไขของระบบ

แบรนด์wilo

รุ่น / รหัสWILO-SCP · TERA SCH

PRODUCT TYPE

ปั๊มระบบจ่ายน้ำ

MODEL / CODE

WILO-SCP · TERA SCH

MAIN APPLICATION

Water Supply · Irrigation

01PRODUCT OVERVIEW & HIGHLIGHTS

ภาพรวมและจุดเด่น

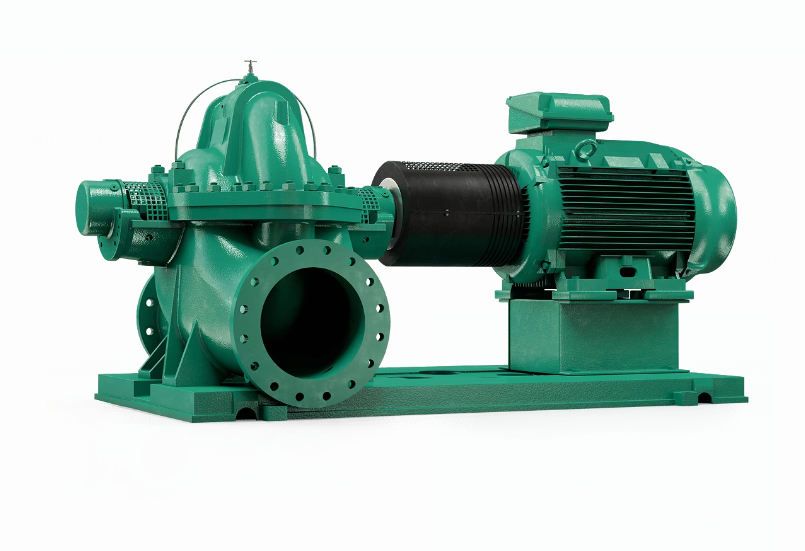

ผลิตภัณฑ์ Wilo-SCP และ TERA SCH เป็นปั๊มแบบแยกเรือนตามแนวแกนสำหรับงานสูบส่งน้ำในระบบประปา อุตสาหกรรม และชลประทาน การเลือกรุ่นควรพิจารณาอัตราการไหล ระยะส่ง ชนิดของน้ำ และสภาวะการทำงาน ร่วมกับวัสดุปั๊มและซีลที่เหมาะสม

หลักเกณฑ์การเลือกใช้งาน

01 · อัตราการไหลและระยะส่ง

ระบุอัตราการไหลและระยะส่ง ณ จุดทำงานที่ต้องการ สำหรับงานส่งน้ำ เพิ่มแรงดัน หรือหมุนเวียนน้ำของระบบ

02 · ชนิดน้ำและส่วนผสม

ระบุว่าเป็นน้ำดิบ น้ำกระบวนการ น้ำหล่อเย็น น้ำร้อน หรือน้ำผสมไกลคอล พร้อมข้อมูลอุณหภูมิและส่วนผสมที่เกี่ยวข้อง

03 · เงื่อนไขระบบและการติดตั้ง

ตรวจสอบแรงดันขาเข้า ขนาดจุดเชื่อมต่อ และพื้นที่ติดตั้ง เพื่อประกอบการพิจารณารุ่นและการจัดวางอุปกรณ์

02PRODUCT INFORMATION & SPECIFICATIONS

ข้อมูลและรายละเอียดทางเทคนิค

อุณหภูมิของเหลว (Fluid temperature)	−20 ถึง +120 °C ขึ้นอยู่กับซีรีส์และรุ่น
แหล่งจ่ายไฟฟ้า (Mains connection)	3~400 V, 50 Hz ระบบไฟฟ้า 3 เฟส
ขนาดทางดูด (Nominal diameter · Suction side)	DN 150–500
ขนาดทางส่ง (Nominal diameter · Discharge side)	DN 150–400
ระดับความดันพิกัด (Nominal pressure)	PN 16 / PN 25 ขึ้นอยู่กับรุ่นและอุณหภูมิใช้งาน
อัตราการไหลสูงสุด (Volume flow · Q max)	4,675 m³/h
ระยะส่งสูงสุด (Delivery head · H max)	150 m

ข้อมูลอ้างอิงซีรีส์ Atmos TERA-SCH
ข้อมูลทางเทคนิคอ้างอิงซีรีส์ Atmos TERA-SCH ตามเอกสารภาพรวม คุณสมบัติของ SCP และรุ่นย่อยอาจแตกต่างกัน โปรดตรวจสอบเอกสารเฉพาะรุ่นและกราฟสมรรถนะก่อนเลือกใช้งาน

เอกสารอ้างอิงจากผู้ผลิต: Atmos TERA-SCH / Overview SCP

03APPLICATIONS & SELECTION GUIDE

การใช้งานและแนวทางการเลือก

ข้อมูลการเลือก การติดตั้ง และข้อควรระวังสำหรับสินค้ารุ่นนี้

เลือกซีรีส์ รุ่น และวัสดุให้เหมาะกับชนิดน้ำและระบบสูบส่ง

ประปาและการสูบส่งน้ำดิบWATER SUPPLY & RAW WATER

สำหรับการสูบน้ำดิบ การส่งน้ำ และการเพิ่มแรงดันในระบบประปา โดยพิจารณาอัตราการไหลและระยะส่งตามข้อกำหนดของระบบ

น้ำกระบวนการและระบบหมุนเวียนน้ำPROCESS & CIRCULATION SYSTEMS

สำหรับน้ำกระบวนการ น้ำหล่อเย็น น้ำร้อน และน้ำผสมไกลคอล โดยเลือกวัสดุและซีลตามคุณสมบัติของของเหลว สำหรับการใช้งานน้ำร้อนในประเทศเยอรมนี ให้เป็นไปตามข้อกำหนด VDI 2035

ระบบชลประทานIRRIGATION

สำหรับงานสูบส่งน้ำในระบบชลประทาน โดยพิจารณาปริมาณน้ำ ระยะส่ง และเงื่อนไขของแหล่งน้ำร่วมกับการเลือกรุ่น

04PRODUCT DOCUMENTS & DOWNLOADS

เอกสารผลิตภัณฑ์

แค็ตตาล็อกปั๊ม Horizontal Split Case

Wilo · เอกสารผลิตภัณฑ์

ดูเอกสาร PDF

05RELATED PRODUCTS

ต้องการตรวจสอบว่าสินค้านี้เหมาะกับการใช้งานของคุณหรือไม่?

ส่งรายละเอียดหน้างาน รุ่นเดิม หรือแบบชิ้นงาน ให้ทีมงานช่วยตรวจสอบ
